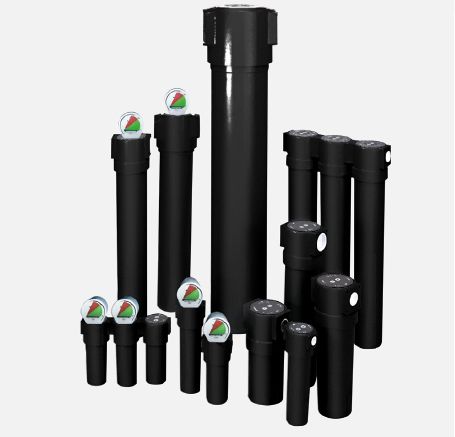

CP Filtry 60 - 2400 m3/h

Filtrační zařízení je určeno k zachytávání nečistot (např. pevné částice nebo kapky vody či oleje) ve vzduchovém potrubí .

Výběr správné metody filtrace závisí na typu nečistot přitomných ve stlačeném vzduchu

  • V současné době pneumatická zařízení poměrně komplikovaná a vyžadují, aby byl stlačený vzduch bez jakýchkoliv nečistot.
  • Vzduch z okolí obsahuje mnoho nečistot. Při stlačení tyto nečistoty (spolu v kombinaci s olejem, v případě olejem mazaných kompresorů) mohou vytvářet emulze, které obrušují či rozežíraji vzduchové rozvody, pneumatická zařízení či produkt samotný.
  • Existuje pět různých druhů filtrů k čištění stlačeného vzduchu.
  • Díky filtrům je zvýšena produktivita, kvalita a spolehlivost, je sníženo opotřebení v celém systému rozvodu vzduchu a pomáhají předcházet poruchám.



Technologie Vzduchový filtr
Provoz Nepřetržitý
Kvalita vzduchu Filtrace
FAD 60 – 2400 m3/h
Tlak 16 bar
Hmotnost 0,7 – 14 kg
Rozměry
(v mm)
Velikost 60: 88 x 187
Velikost 80: 88 x 187
Velikost 120: 88 x 257
Velikost 200: 125 x 263
Velikost 340: 125 x 363
Velikost 510: 125 x 461
Velikost 800: 125 x 640
Velikost 1000: 163 x 684
Velikost 1500: 163 x 935
Velikost 2400: 240 x 1000
Výhody pro uživatele
Stupeň čistoty vzduchu
ISO 8573-1 Pevné částice Voda Olej
Stupeň Rozměr Koncentrace Rosný bod Podíl vody Koncentrace
1 0,1 μm 0,1 mg/m3 -70 °C 0,003 g/m3 0,01 mg/m3
2 1 μm 1 mg/m3 -40 °C 0,11 g/m3 0,1 mg/m3
3 5 μm 5 mg/m3 -20 °C 0,88 g/m3 1 mg/m3
4 15 μm 8 mg/m3 +3 °C 6,0 g/m3 5 mg/m3
5 40 μm 10 mg/m3 +7 °C 7,8 g/m3 25 mg/m3
6 n.a. n.a. +10 °C 9,4 g/m3 n.a.
