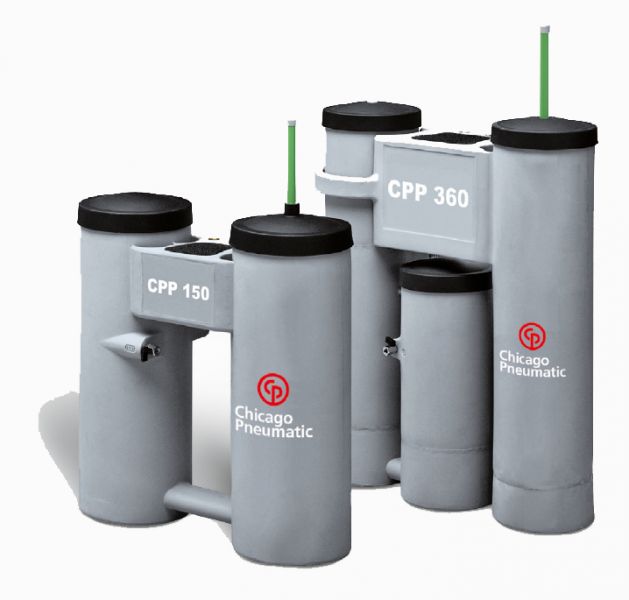

Toto zařízení odděluje olej a vodu ze vzniklého kondenzátu při kompresi vzduchu.
- Na konci procesu komprese, když teplota vzduchu po kopresi klesá, se vytváří kondenzát složený z vody a oleje
- Jakmile je kondenzát oddělen od stlačeného vzduchu, je následně nutné ho vyčistit tak, aby splňoval legislativní požadavky pro likvidaci.
- Separátory oleje a vody oddělují obě substance (vodu a olej), takže oddělená voda může být vypuštěna do kanalizace.
- Oddělený olej je pak odevzdán k likvidaci ve specializovaných zařízeních.
Technologie | Separátor oleje a vody | |
---|---|---|
Provoz | Nepřetržitý | |
Kvalita vzduchu | Oddělení vody a oleje | |
FAD | 126 – 8496 m3/h se sušičkou 162 – 10476 m3/h bez sušičky |
|
Tlak | 16 bar | |
Hmotnost | 4 - 60 kg | |
Rozměry (v mm) |
CPP 40: 470 x 165 x 600 CPP 100: 680 x 255 x 750 CPP 150: 680 x 255 x 750 CPP 360: 750 x 546 x 900 CPP 615: 750 x 546 x 1030 CPP 850: 945 x 650 x 1100 CPP 1200: 945 x 695 x 1100 CPP 2430: 945 x 1185 x 1100 |
Stupeň čistoty vzduchu | |||||
ISO 8573-1 | Pevné částice | Voda | Olej | ||
---|---|---|---|---|---|
Stupeň | Rozměr | Koncentrace | Rosný bod | Obsah vody | Koncentrace |
1 | 0,1 μm | 0,1 mg/m3 | -70 °C | 0,003 g/m3 | 0,01 mg/m3 |
2 | 1 μm | 1 mg/m3 | -40 °C | 0,11 g/m3 | 0,1 mg/m3 |
3 | 5 μm | 5 mg/m3 | -20 °C | 0,88 g/m3 | 1 mg/m3 |
4 | 15 μm | 8 mg/m3 | +3 °C | 6,0 g/m3 | 5 mg/m3 |
5 | 40 μm | 10 mg/m3 | +7 °C | 7,8 g/m3 | 25 mg/m3 |
6 | n.a. | n.a. | +10 °C | 9,4 g/m3 | n.a. |
